1. 背景

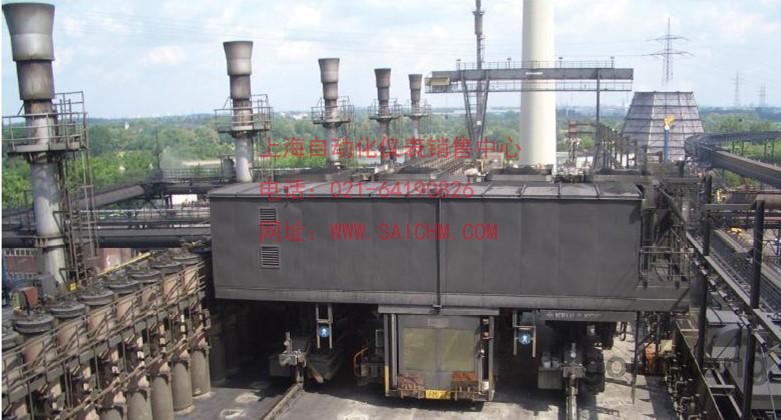

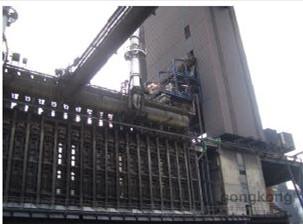

杜伊斯堡有一家大型冶金廠每年生產數百萬噸鋼鐵。這家工廠有一個焦?fàn)t群，其焦?fàn)t可用機器從上部填充。這個機器有四個集料斗能同時填充四個焦?fàn)t。

2. 測量要求

每次在填充操作的***后，機器的集料斗須***被重新填滿。這一過程由在平臺下的四個裝煤活動梯來完成。往機器里裝料時，集料斗中的料位一直被測量著，以此使整個過程自動進行并確保焦?fàn)t以恒定速率被恒量的煤炭填充。

過去，集料斗用安裝在內的導波雷達來測量料位。但是罐內的纜繩經常在裝料時受損，并帶來巨額維修費用，因此業主一直在找尋非接觸式測量的解決方法。

3. 解決方案

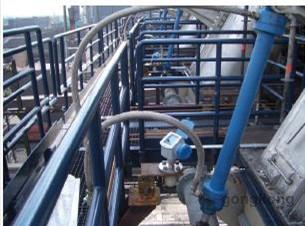

在這一應用中，四臺非接觸雷達料位計安裝在了裝料臺上。這些儀表被用來測量采集器上約4米高的錐管狀集料斗里的料位，它們所配備的是DN80的PP水滴型天線。

這一應用的挑戰是當機器在平臺下停止時，儀表須在幾秒鐘內監測到料位的快速變化。隨之而來的機器裝料同樣很快開始（一分鐘之內）。由于在這么短的時間內料位變化大至數米，這對料位測量來說很不尋常，因此科隆改進了儀表軟件以達到更快的響應。

4. 客戶利益

經過幾次試驗后，客戶對新的解決方案非常滿意，非接觸的測量方式意味著可以將儀表安裝在平臺上。而且儀表不會被產品弄損且工藝操作不會被打斷。
盡管填充時間短，仍能提供可靠穩定的測量。水滴天線強大的信號波束確保填充過程中即使揚塵掛料也能測量穩定.
